3-Digit 7-Segment LED Display + Arduino

7-Segment หรือตัวเลข 7 ส่วน เป็นอุปกรณ์สำหรับการแสดงผลที่มีความจำเป็นอีกอย่างหนึ่ง ภายในบรรจุ LED จำนวน 7 หลอด จัดเรียงเป็นตัวเลข และ 1 จุด มีการต่อวงจร 2 แบบ คือ คอมมอนแอโนด และคอมมอนแคโธด ดังรูป

From: http://team-cybertron.net/7-segment-atmega32/

ในการใช้งานร่วมกับ บอร์ด Arduino UNO มีวงจรดังนี้

แบบ 3 Digit common cathode

แบบ 4 Digit common cathode

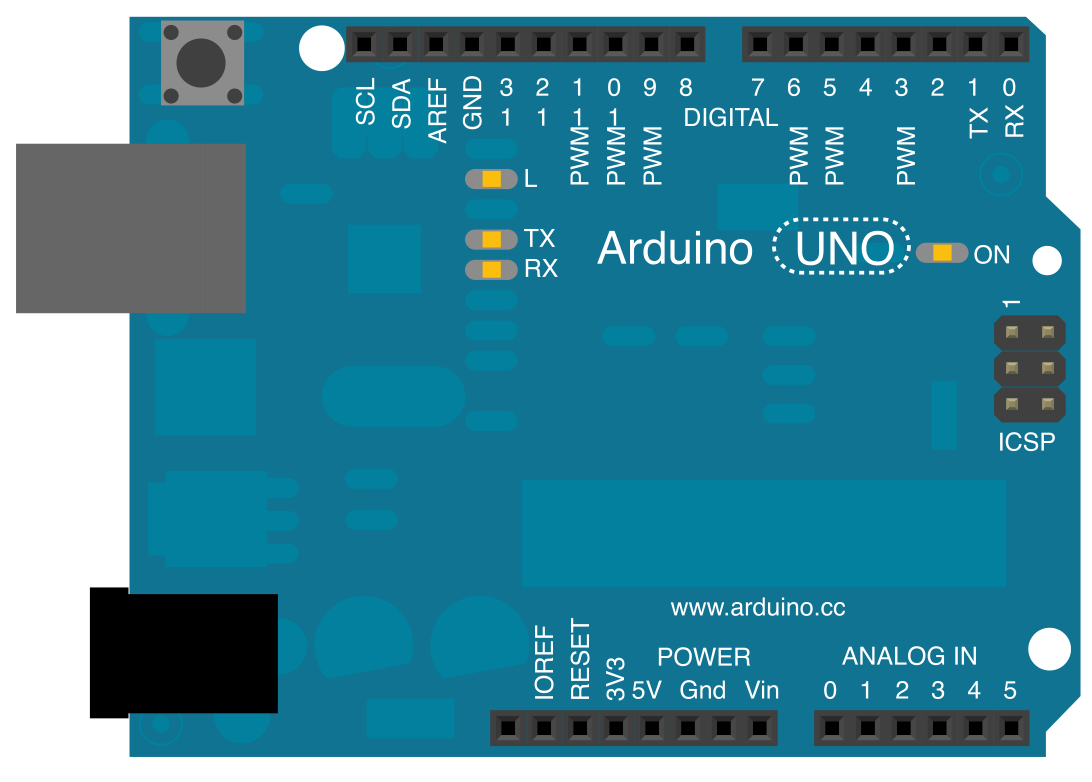

ตำแหน่งขาของบอร์ด Arduino UNO

ต่อตามตำแหน่งขาของบอร์ด

โค๊ดโปรแกรม
