ประกอบอินเวอร์เตอร์ (DIY 3-phase inverter)

Currently, there are presentations and sales of equipment for conversion systems from renewable sources, such as inverters and converters as shown in Fig.1, and will be increasingly used in the future. The problem is that when the system is damaged, the problem cannot be resolved if the operator does not have the knowledge. In this paper, we discuss the design and construction of inverter circuits, including the converter circuit. For the first is to propose a three-phase inverter design.
Figure 1.

Figure 2.

The first step is to understand the inverter circuit. As shown in Figure 1 the inverter circuit consists of three main components: 1) electronic power (6 IGBTs), 2) rectifier and 3) microcontroller or digital processing system. When you completely have understood the operation of the inverter you may try simulating by using simulation software such as MATLAB/SIMULINK etc. The next step is to design a PCB circuit to create a prototype circuit for testing. The whole process may be complicated, and you need trying a number of different methods and learning from the mistakes that you make, till you may discourage or give up. However, these processes have been carried out for many years of the research and experimentation. Finally, we have an absolute conclusion, and the inverter circuit has been proposed here.
1)      Schematic design
As shown in the Fig.3 schematic circuit of the 3-phase inverter has already designed.
Figure 3.

Download Schematic HERE.
1)      PCB design

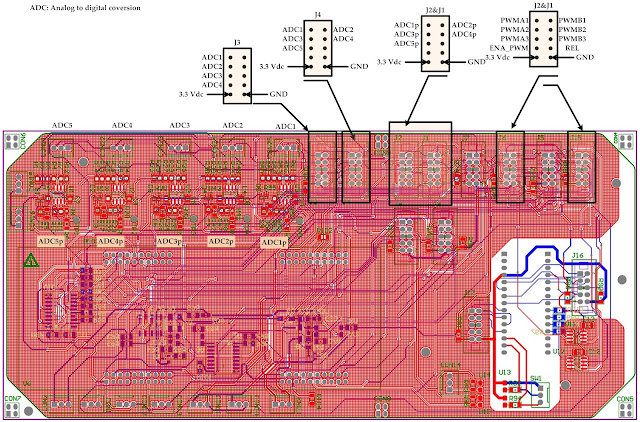

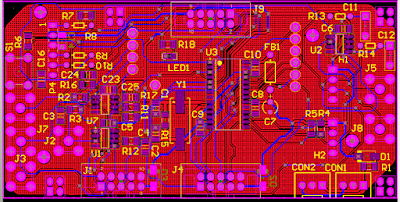

As shown in Fig.4 and 5 PCB circuit of the 3-phase inverter has already designed.
Figure 4.

Figure 5.

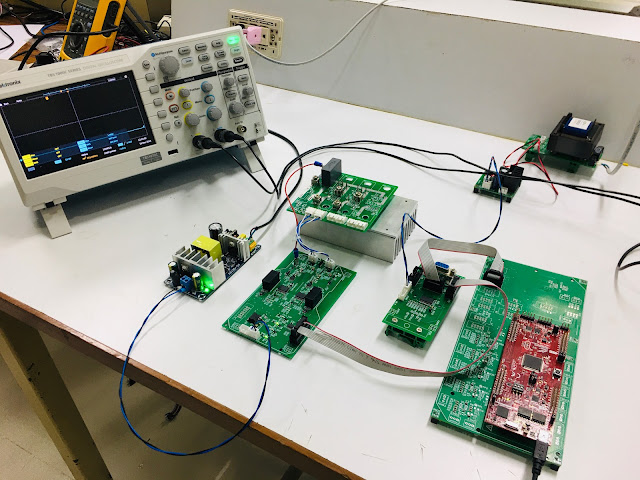

When the 3 phase inverter is completely designed, the next step is to construct all components and bring all combined together to test its functionality.
For this article, the author will offer a detailed for building the inverter step by step. And the goal this procedure that has just mentioned is to present the entire process from start to finish for just designing of the inverter.

วันเสาร์ที่ 27 มกราคม พ.ศ. 2561

Anti-Aliasing Analog Filters for Data Acquisition Systems

Analog filters can be found in almost every electronic circuit. Digital signal processing systems use filters to prevent the aliasing of out-of-band noise and interference. This application note investigates the design of analog filters that reduce the influence of extraneous noise in data acquisition systems. These types of systems primarily utilize low-pass filters, digital filters or a combination of both. With the analog low-pass filter, high-frequency noise and interference can be removed from the signal path prior to the analog-to-digital (A/D) conversion. In this manner, the digital output code of the conversion does not contain undesirable aliased harmonic information. In contrast, a digital filter can be utilized to reduce in-band frequency noise by using averaging techniques. Although the application note is about analog filters, the first section will compare the merits of an analog filtering strategy versus digital filtering. Following this comparison, analog filter design parameters are defined. The frequency characteristics of a low pass filter will also be discussed with some reference to specific filter designs. In the third section, low pass filter designs will be discussed in depth.

Thai language
วงจร Anti-Aliasing Analog Filter เป็นวงจรที่สำคัญสำหรับระบบการประมวลดิจิตอลทั้งใช้ใช้ บอร์ด DSP หรือ ไมโครคอนโทรลเลอร์ เนื่องจากหากไม่มีวงจรดังกล่าวการสุ่มสัญญาณของ DSP และ ไมโครคอนโทรลเลอร์ จะได้ค่าที่ไม่ถูกต้อง ในหัวข้อนี้จะกล่าวถึงความสำคัญของวงจรดังกล่าว และนำเสนอวงจรที่ออกแบบแล้วและนำมาใช้กับการวัดสัญญาณของกระแสและแรงดัน ในการควบคุมมอเตอร์ซิงโครนัสชนิดแม่เหล็กถาวร (PMSM) เอกสารที่แนบมาคือ เอกสารประกอบการออกแบบวงจรที่นำเสนอ


วันศุกร์ที่ 1 ธันวาคม พ.ศ. 2560

วิธีจัดการกับระบบป้องกับไวรัสในแบบจริงจัง (รับรองโดย ทรงกลด ศรีปรางค์)

ผลการค้นหารูปภาพสำหรับ nod32

การป้องกันคอมพิวเตอร์ของเราเป็นเรื่องสำคัญมักมาก เพราะวันใดมันเกิดมีปัญหาขึ้นมาวันนั้นเป็นวันที่คล้ายๆ กับวันที่ทะเลาะกับใครสักคนแล้วไม่ชนะ

ดังนั้นหากไม่ต้องการให้เหตุการณ์นั้นเกิดขึ้นคำแนะนำดีๆ สำหรับการลงโปรแกรมจัดการกับไวรัสอย่าง NOD32 มีมานำเสนอแล้วที่นี่ รับรองจัดการได้ชนิดที่ว่าเอาอยู่ ครับ
Review by. อาจารย์ทรงกลด ศรีปรางค์
Key download website: คลิกเลย
และวิดีโอใน  YouTube

My facebook: https://www.facebook.com/MicrocontrolRANGER3

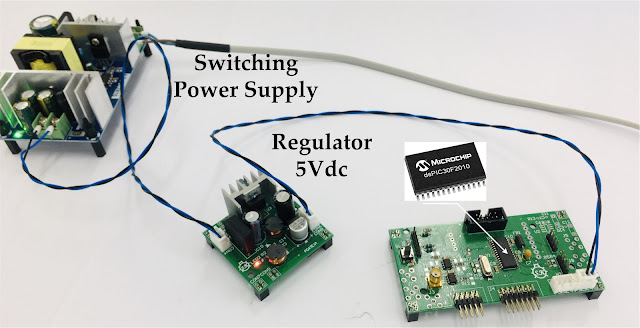

วันศุกร์ที่ 9 มิถุนายน พ.ศ. 2560

วันพฤหัสบดีที่ 16 มีนาคม พ.ศ. 2560

Field Oriented Control (FOC) for a Permanent Magnet Synchronous Motor (PMSM)


Current industry trends suggest the Permanent Magnet Synchronous Motor (PMSM) as the first preference for motor control application designers. Its strengths, such as high power density, fast dynamic response and high efficiency in comparison with other motors in its category, coupled with decreased manufacturing costs and improved magnetic properties, make the PMSM a good recommendation for large-scale product implementation.

In case of the PMSM, the rotor field speed must be equal to the stator (armature) field speed (i.e., synchronous). The loss of synchronization between the rotor and stator fields causes the motor to halt.
Field Oriented Control (FOC) represents the method by which one of the fluxes (rotor, stator or air gap) is considered as a basis for creating a reference frame for one of the other fluxes with the purpose of decoupling the torque and flux-producing components of the stator current. The decoupling assures the ease of control for complex three-phase motors in the same manner as DC motors with separate excitation. This means the armature current is responsible for the torque generation, and the excitation current is responsible for the flux generation. In this application note, the rotor flux is considered as a reference frame for the stator and air gap flux.
The control scheme for FOC is presented in Figure 1. This scheme was implemented and tested using the dsPACE ds1104 and 3-Phase Inverter Development Board, which can drive a PMSM motor using different control techniques without requiring any additional hardware.

Experimental results
Now, the results of the experimental test are presented. The current response of the system due to a step change in the current command are shown in Figure [2-9], respectively.
As it is shown in these figures, the system has a good dynamic response.
Figure 2.

Figure 3.

Figure 4.

Figure 5.

Figure 6.

Figure 7.

Figure 8

Figure 9.

Software part
The dSpace programming has been carried out using Simulink. Most of the model is equal to the simulations. Only few parts have been changed, added or removed.
Special attention should be placed in the Simulation > Configuration Parameters. The next modifications should be done before running a real time application:
 Software part
The stop time is setto“inf”.
The solver is“ode1 (Euler)”.
The block reduction option in the optimization menu should be unmarked.


วันจันทร์ที่ 14 พฤศจิกายน พ.ศ. 2559

หลักสูตรอบรมการเขียนโปรแกรมควบคุมอินดักชั่นมอเตอร์และ PMSM โดยชุด Fio2 และอินเวอร์เตอร์

หลักสูตรอบรมการเขียนโปรแกรมควบคุมอินดักชั่นมอเตอร์และ PMSM โดยชุด Fio2 และอินเวอร์เตอร์

ลงทะเบียน CLICK register.

"พัฒนาจากการวิจัยโดยใช้หลักวิชาการ เพื่อใช้งานจริง" นี่คือแนวคิดที่ผมสร้างแหล่งเผยแพร่ข้อมูลที่ได้จากการดำเนินการจริงมาถ่ายทอดให้เป็นความรู้เพื่อการต่อยอด
